SWIT PB-H290S

Li-ion аккумулятор серии Bi-voltage

Стандартные V-lock аккумуляторы выдают напряжение 14,4В (11-16,8В), что недостаточно для питания камер ARRI Alexa LF/65, рассчитанных на источники питания от 19,5 до 34 вольт. Аккумуляторы с напряжением 26-28,8В нельзя использовать с обычными камерами, так как это может вызвать проблемы с питанием. Решение — применение обычного V-lock аккумулятора с повышающим переходником, но при нагрузке 160 Вт и напряжении 14,4В возникает риск перегрева контактов стандартной V-mount площадки. Оптимальное решение — использование интеллектуальной двухпозиционной батареи SWIT PB-H290S, которая способна выдавать как стандартное напряжение 11-16,8В, так и повышенное напряжение 22-33,6В, автоматически распознавая нужное напряжение с помощью специальной площадки V-mount, без риска неправильной коммутации.

Автоматическое переключение 14,4/28,8В

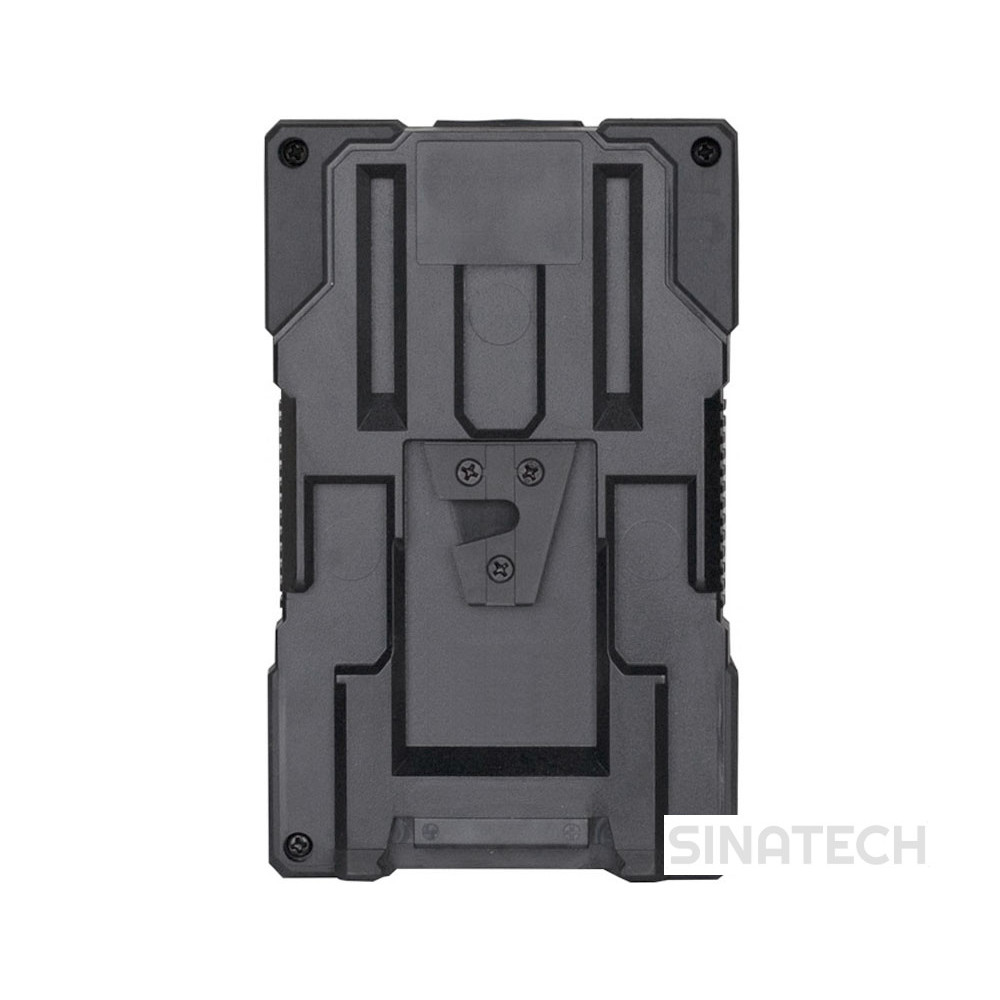

Аккумулятор PB-H290S выдает номинальное напряжение 11-16,8В и может быть использован с обычной площадкой V-mount для питания стандартных камер, мониторов или других устройств с рабочим напряжением 12В. Для работы с камерами ARRI Alexa LF/65/SXT/AMIRA требуется специальная аккумуляторная площадка KA-A20S. При установке PB-H290S на площадку KA-A20S выходное напряжение автоматически переключается на 22-33,6В.
* Площадка KA-A20S сертифицирована компанией ARRI и оснащена дополнительными разъемами: D-tap (16В) — 2 шт., LEMO-2pin (16В) — 1 шт., USB (5В/2А) — 1 шт.

Ёмкость 290Вт·ч

Аккумулятор PB-H290S собран из 24 литий-ионных элементов 18650, обладает ёмкостью 290 Вт·ч и выдерживает длительную нагрузку до 200 Вт. Аккумулятор позволяет подключить не только камеру ARRI Alexa LF (160 Вт), но и радиомикрофонную систему или накамерный монитор.
Время работы с плечевыми камерами составляет порядка 11 часов, с ARRI Alexa — около 3,5 часов.

Ток заряда 6А

Зарядное устройство SWIT S-3812S позволяет заряжать аккумулятор PB-H290S током 6А, что ускоряет процесс зарядки более чем на 50% по сравнению с обычным зарядным устройством с током 3А. Зарядка от 0 до 80% занимает 2 ч 30 мин, полное восстановление емкости — 4 ч 15 мин.

Выход D-tap

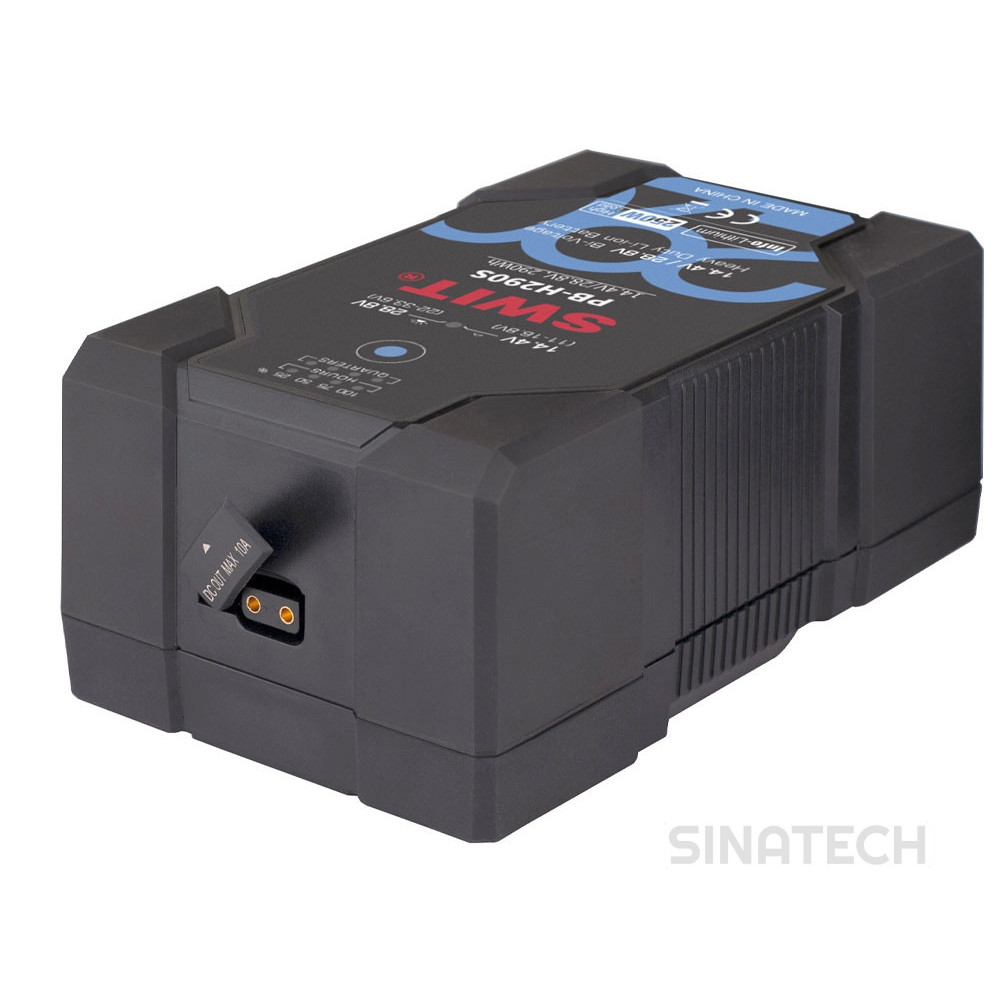

В верхней части аккумулятора расположен разъем D-tap с номинальным выходным напряжением 14,4В (11-16,8В). Максимальная допустимая нагрузка на контакт — 120 Вт / 10 А. При работе аккумулятора в режиме повышенного напряжения 28,8В (22-33,6В) максимальная нагрузка на контакте D-tap ограничивается 50 Вт / 3 А.

8-сегментный индикатор состояния

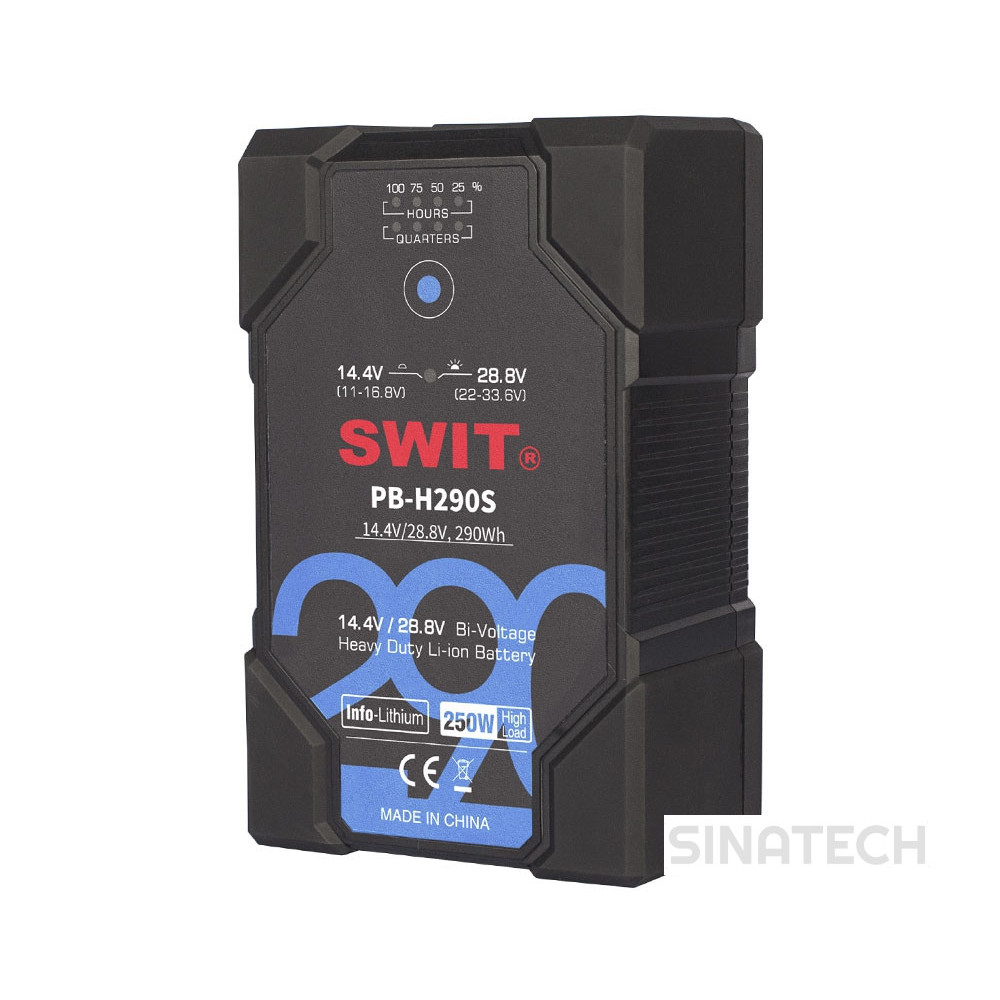

PB-H290S оснащен информативным 8-сегментным индикатором, отображающим состояние аккумулятора. При рабочем состоянии батареи кнопка «Проверка» запускает отображение оставшихся рабочих часов (верхние 4 сегмента) и минут (нижние 4 сегмента) при текущей нагрузке. Индикатор начнет мигать, если остаток времени составит менее 15 минут, предупреждая о необходимости замены аккумулятора. Во время зарядки верхние сегменты горят непрерывно, демонстрируя реальный уровень заряда (25%, 50%, 75%, 100%). При неактивном состоянии аккумулятора кнопка «Проверка» покажет остаточную емкость в процентах.

Корпус с повышенной защитой

Аккумулятор PB-H290S обладает инновационным двойным корпусом: внутренний контейнер для элементов и наружный защитный корпус с резиновым покрытием, выдерживающим падения с высоты до 1,5 метра. Новая конструкция обеспечивает надежную защиту от ударов, грязи и влаги.
